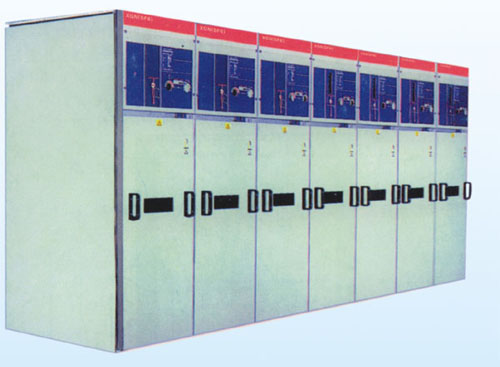

XGN-12（SF6）型单元式交流金属环网开关设备，适用于交流50Hz、10KV的电力网络中，作为电能的接受和分配之用。本产品具有体积小、重量轻、外形美观、操作简便、长寿命、高参数、无污染、少维护等极其显著的特点。

※  使用环境条件


海拔不超过1000m
周围空气湿度：上限+40
下限-25
相对温度：日平均值不大于95%
月平均值不大于90%
周围空气不受腐蚀性气体或可燃性气体、水蒸气等明显污染；无经常性的剧烈震动。

※  外形尺寸

断路器柜宽                mm              750
其它柜宽                  mm            375/500
高                        mm            1600/1850
深                        mm              980
低压柜高                  mm              450

※  技术参数

名称                                    单位                      参数
额定电压                                KV                          10
额定工作电压                            KV                          12
额定频率                                HZ                          50
主母线额定电流                          A                          630
主回路、接地回路额定短时耐受电流        KA/S                        20/3
主回路、接地回路额定峰值耐受电流          KA                        50
主回路、接地回路额定短路关合电流          KA                        50
负荷开关满容量开断数                      次                        100
熔断器开断电流                            KA                      31.5/40
机械寿命                                  次                        2000
1min工频耐压（有效值）相间、对地/隔离断口KV                        42/48
雷电冲击耐受电压（峰值）相间、对地/隔离断口  KV                      75/85
二次回路1min工频耐压                      KV                          2
防护等级                                  IP                          3X
